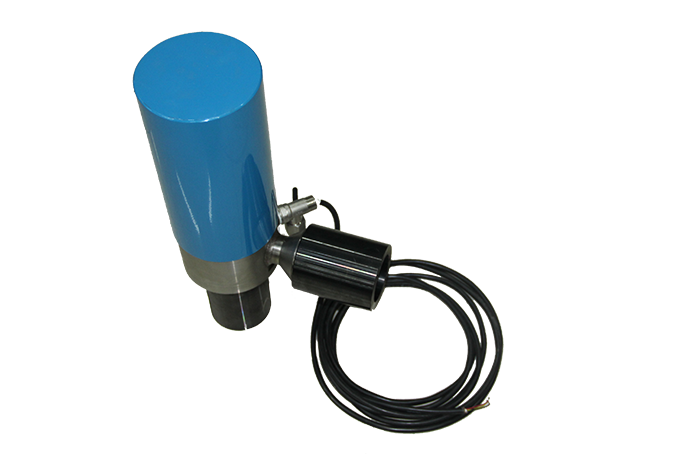

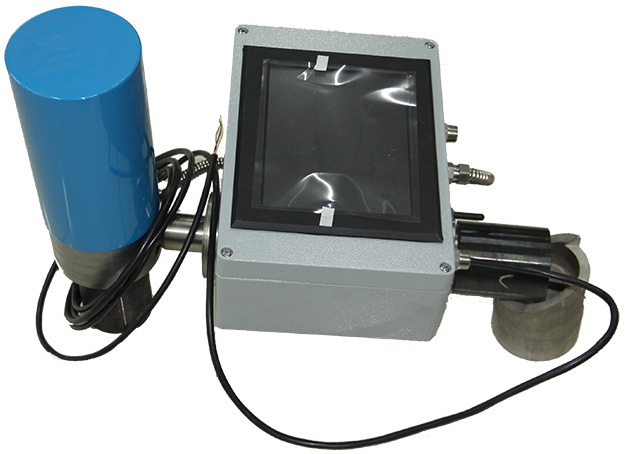

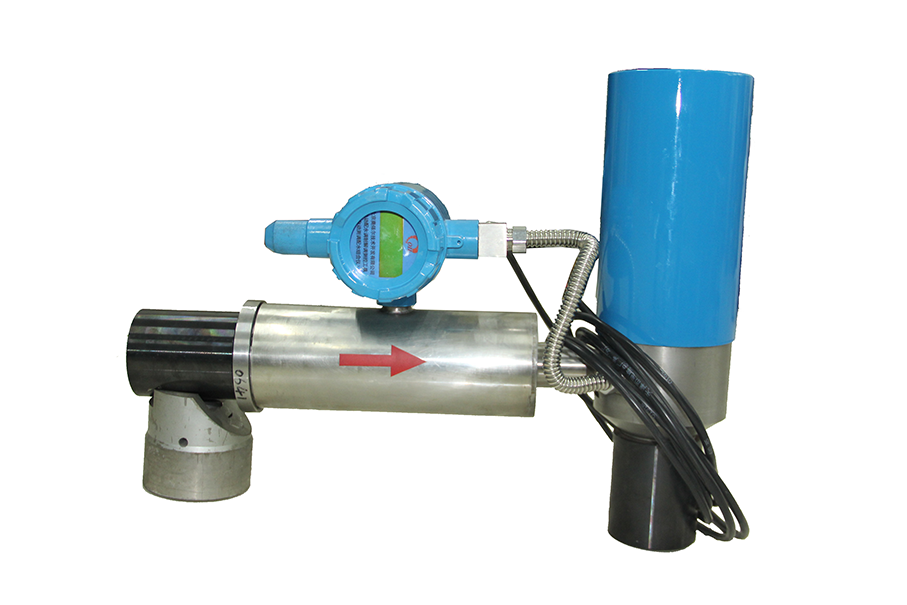

自動配水調制解調測控工具---地面控制器
?產品名稱:
?自動配水調制解調測控工具---地面控制器
?型號規格:
?OIL-ZDJTCK80-40A（ OIL-ZNJK-JX-40-80）
?詳細介紹:
智能分層自動注水系統通過地面通訊網絡系統與井口調制解調測控系統相聯接，井口調制解調測控系統與井下智能注水井下執行器通過壓電脈沖和特定通訊波相聯，從而建立起基地、地面井口至井下的通訊鏈路，基地的計算機系統，安裝有網絡數據服務器和遠程測調系統，在數據采集時，井下執行器采集的各層的嘴前壓力、嘴后壓力、水嘴開度（過流面積）和流量數據，可通過井下波碼發送系統按特定的雙波碼發送至井口，井口控制器（調制解調測控系統），接收到該數據碼后，直接通過網絡系統傳送至基地，服務器系統對波碼解碼后，按標準的數據格式錄入數據庫，從而實現對分層數據和地面數據的采集與處理，實現數據自動采集管理。
?技術參數
名 稱 技術指標
流量計 1、測量精度：1% ，重復性:優于0.5%
2、起始最小流量：0.05m³/h
3、工作電壓：220VAC /12VDC
4、功耗：0.5W
4、功耗：0.5W
5、防護等級：IP65 6、安裝方式：嵌入式對焊連接
壓力計 1、工作電壓：12VDC
2、功耗：0.25W
2、功耗：0.25W
3、控制精度：0.2%
4、壓力測量范圍：0-60Mpa
4、壓力測量范圍：0-60Mpa
流量控制 1、工作電壓：12VDC
2、功耗：0.5W
2、功耗：0.5W
3、控制精度：0.2 %
4、公稱壓力：35Mpa
4、公稱壓力：35Mpa
5、介質溫度：≤80℃
6、防護等級：IP65
6、防護等級：IP65
7、安裝方式：焊接或適配平臺管線連接扣型
排空閥 1、工作電壓：12VDC
2、功耗：0.5W
2、功耗：0.5W
3、控制精度：0.2%
4、公稱壓力：35Mpa
4、公稱壓力：35Mpa
5、介質溫度：≤80℃
6、防護等級：IP65
6、防護等級：IP65
7、安裝方式：嵌入式對焊連接
?技術優勢
智能分層注水控制系統，主要由互聯網、基地計算機網絡系統、基地與配水間的通訊網絡系統，采集井下數據后通過網絡傳送到客戶終端，實現雙向通訊。無線遠程智能系統，降低注水井測調與管理成本。
