?產品名稱:

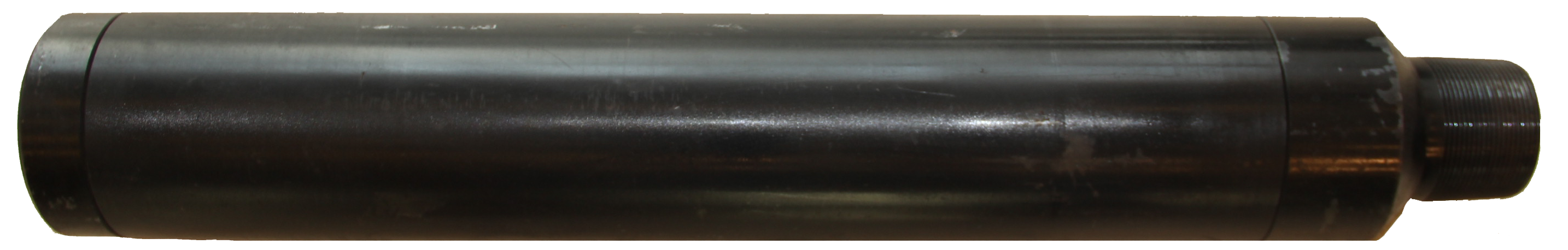

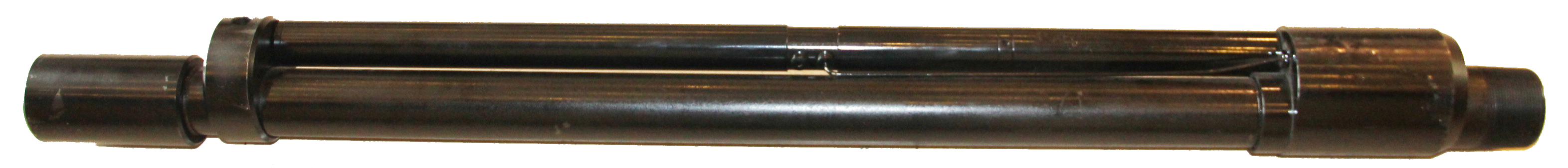

?井下配水器

?型號規格:

?ZDJXCK-80-40-113A/113B/89

?產品簡介:

全自動注水解決方案是北京奧依爾技術開發有限公司的發明專利技術，井下配水器該系統的核心部分，該系統由全智能井下配水器、 遠程智能調制解調器和智能分層注水遠程控制系統等三部分構成，能夠全面替代傳統設備，無需其它設備配合就能夠全面完成注水井的測調、 管理和自動化控制。產品通訊系統全部采用國際通用協議系統，能夠與國內外標準網絡系統直接互聯， 數字采集與控制指令系統全部采用特定編碼系統進行數據傳輸與指令發布， 具有獨立的解碼系統，從而確保了油田數據在遠程網絡系統傳輸的安全性。 同時，產品全部按ISO9000標準生產制造，并通過了國家專業機構的質量檢驗。

?詳細介紹:

ZDJXCK-80-40系列是針對國內外工業4.0為基本方針，根據注水井測試調配技術現狀和油田數字化建設要求，針對在分層注水的測調作業中設備配套多、 儀器種類多、施工復雜和測調作業中存在的問題多等工藝技術方面的不足，并結合在分層注水工作中，因地層壓力的動態變化特性而導致的注水穩定性差、 水量配注達標率低等難點，充分發揮現代控制技術、計算機通訊技術和遠程控制技術等先進技術的特點，將計算機網絡通訊技術、壓電控制技術、 人工智能控制技術和波形脈沖信號傳送技術等綜合為一體，通過多專業技術集成而研制生產的一套用于油田分層注水工藝的新產品， 全面實現了在不需要其它配套設備的基礎上，一套系統全面完成注水井的數據采集、智能控制、遠程管理、遠程控制和地面與井下交互通訊等功能， 提高了水井管理水平，實現了智能均衡注水，減少了測調作業設備配套，降低了人工作業的強度，為目前國內外技術領先的新型第四代配水系統， 成為油田數字化建設的延伸應用產品，為油田科學管理提供了重要手段。



技術參數：

名稱型號 ZDJXCK-80-40-113A ZDJXCK-80-40-113B ZDJXCK-80-40-89

閥工作壓差 35MPa 35MPa 35MPa

允許抗外擠壓力 50 MPa 50 MPa 50 MPa

最高抗外擠壓力 60 MPa 60 MPa 60 MPa

允許工作溫℃ 80 120 80、120

工具總長mm 1300 1300 1300

最大外徑mm 113 113 89

連續工作時間 ≤3年 ≥3年 ≥3年

最 小 內 通 徑mm 38 38 24

兩端連接螺紋 3 1/2EUE、2 7/8EUE 3 1/2EUE、2 7/8EUE 2 7/8EUE

適應井深m ≤3500 ≤3500 ≤3500

初始狀態 關 關 關









?技術優勢：

?1、有效提高分層配注井測調時效，實現1-2天完成一口井測調作業，隨時根據注水需要調配，提高分層配注井注水時；

?2、無需其它測調設備、儀器與人員，室內一人遠程操控井下配水器水嘴，節約測試費用和人力設備投入，降低勞動強度、避免測調事故；

?3、通過遠程遙控控制和遠傳數據傳送，能錄取各個層段的壓力和流量數據，及時了解注水動態，有效控制每一段測量誤差， 水量誤差不大于0.2% ，并隨時讀取井下分層段壓力、流量值；

?4、智能控制注入量，確保各層段注入量與地質方案誤差小于10%，全井不大于5%，提高注水合格率，落實“注夠水，注好水”的油田開發方針；

?5、設計形成了6級6段分層注水、分層測試調配的系統，并具備有快速擴展的功能，為實現精細化注水的要求提供了新的手段；

?6、多級智能控制，滿足了低注入量井，尤其是20方/天以內注入量井的分層注水要求，解決了小注水量井的測調技術難題；

?7、新的測調與控制技術，人性化的控制操作方法，便于油田掌握應用方法，適用分層注水井、合注井、重點實驗井、輪注井、大斜度井等難于進行測調的作業井。遠程操控。
